Somfy GmbH

Somfy Oximo 50 WT 15/17 Einsteckantrieb Rollladenmotor Rohrmotor 15Nm 36kg SW60


Artikelnummer 1039540

151,90 € *
Inhalt 1 Stück
Sofort versandfertig, Lieferzeit 1-3 Tage
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/r2ajbj5xt7xs/plugin/15/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-merchant-id", "653W7XLNH6UY6"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons( '1158818171', 'paypal', 'paypal', 'pill' , 'gold' ) }); } else { renderPayPalButtons( '1158818171', 'paypal', 'paypal', 'pill' , 'gold' ) }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/r2ajbj5xt7xs/plugin/15/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-merchant-id", "653W7XLNH6UY6"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); }

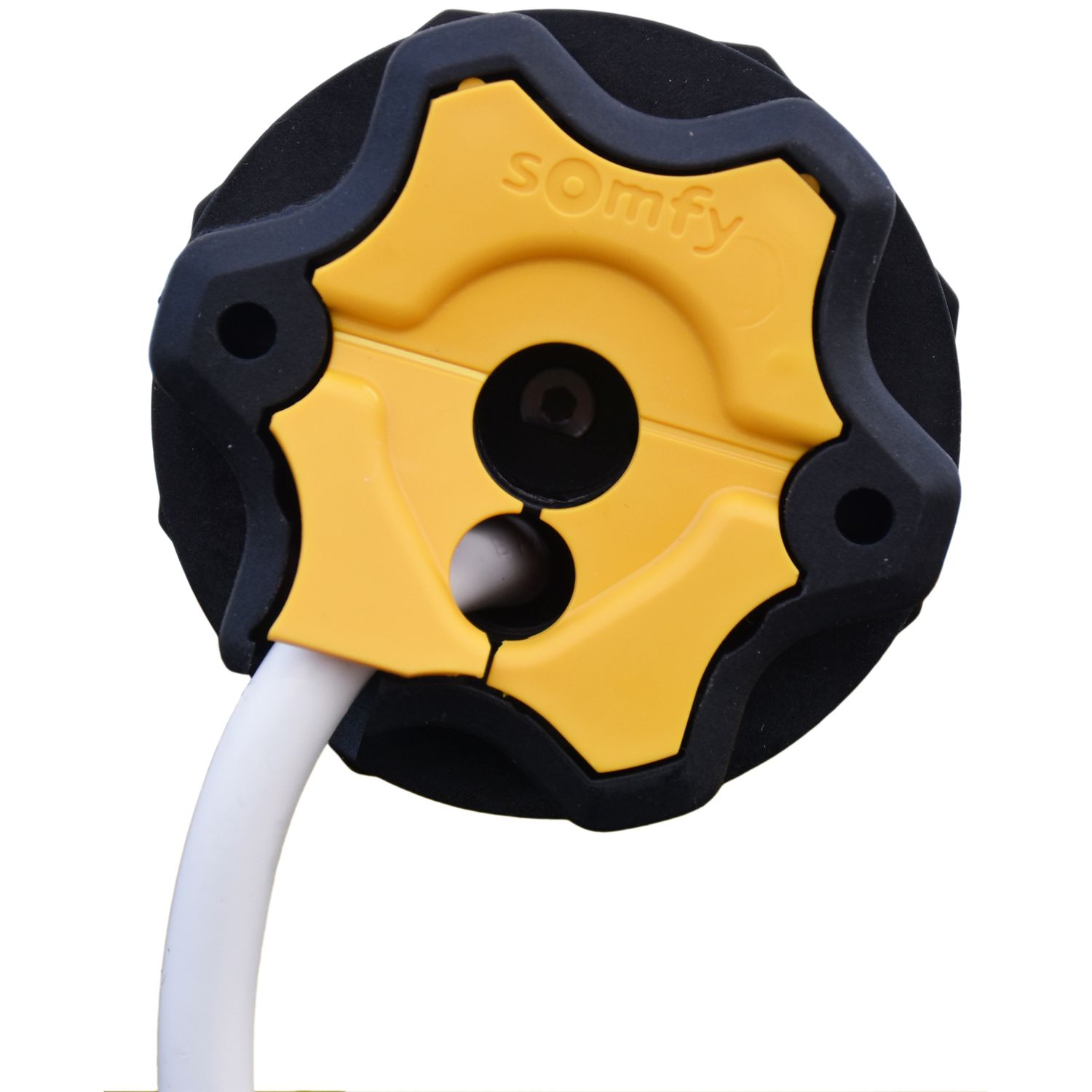

Somfy Elektronischer Einsteckantrieb Oximo 50 WT

Der Somfy Oximo 50 WT ist das elektronische Antriebssystem speziell für Rollläden. Der Antrieb ist mit einer laufenden elektronischen Drehmomentüberwachung (Somfy Drive Control™), Hinderniserkennung beim Schließen (bei Verwendung von einer festen Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder) und Festfrierschutz beim Öffnen ausgestattet (bei Verwendung von einem festen Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper). Die Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Die Einstellung muss über ein Somfy Einstellkabel erfolgen. Die Antriebe sind parallel anschließbar (max. 3 Antrieb, je nach Drehmoment).



Wichtiger Hinweis zur Funktion des Somfy Oximo 50 WT:

Der Antrieb Somfy Oximo 50 WT muss zwingend mit einem Somfy Einstellkabel Artikel-Nr.: 9015971 eingestellt werden.

Soll der Betrieb mit automatischen Endlagen erfolgen, muss Ihr Rollladen mit folgenden Komponenten ausgestattet sein:

  • Fester Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper, die das Einziehen Ihres Rollladenbehang´s in den Kasten verhindern oder eine Endleiste, die die Funktion der Stopper ersetzt (Winkelendleiste)

  • Fester Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder. Diese finden Sie in unserem Shop unter den folgenden Artikelnummern 289510, 289511, 289512 und 289513.



Darauf können Sie sich verlassen...Somfy Qualität

  • Flüstergetriebe
    Das Getriebe ist abgekapselt, so dass keine Schwingungen übertragen werden. Betriebsgeräusche werden durch den Kunststoffadapter zwischen Antrieb und Rollladenwelle stark reduziert.
  • Präzisionsabschaltung
    Egal ob mechanische oder elektronische Endabschaltung gewählt werden: Die Endabschaltungen von Somfy arbeiten hochpräzise. Mit höchster Wiederholgenauigkeit.
  • Doppelscheibenbremsen
    Ohne erstklassige Bremsen nützt der stärkste Antrieb nichts: Die Doppelscheibenbremsen von Somfy stoppen selbst große, schwere Rollläden punktgenau - ohne gefährliches "Nachlaufen".
  • Hochleistungsmotor
    Alles an ihm ist auf Hochleistung getrimmt - auch seine Lebensdauer. Die ist nämlich auf tausende von Zyklen ausgelegt.
  • Wartungsfreiheit
    Alle Komponenten eines Somfy Antriebes sind vollkommen wartungsfrei.
  • Kälte- und Hitzebeständigkeit
    Alle Komponenten sind für einen Temperaturbereich von -10 °C bis zu +40 °C ausgelegt.
  • Langlebigkeit
    Jeder Antrieb ist auf tausende Auf- und Ab-Zyklen ausgelegt.
  • Laufruhe
    Jeder Antrieb wird einzeln auf störende Geräusche geprüft.
  • Gründlich geprüft
    18 Qualitätsprüfungen pro Antrieb.
  • Bewährte Technik
    Mehr als 30 Millionen installierte Antriebe verrichten täglich ihre Arbeit - weltweit.



Wie berechne ich das Gewicht meines Rollladen?
Beispiel für eine Gewichtsberechnung eines Kunststoffrollladen:

  • Flächenberechnung:
    Sie haben bspw. einen Kunststoffrollladen montiert. Nun möchten Sie einen Rollladenantrieb installieren. Die Abmessungen des Rollladenbehang betragen 1.350 mm (Breite) und 1.560 mm (Höhe). 1,35 m x 1,56 m = 2,106 m²
  • Gewichtsberechnung:
    Die nun errechnete Rollladenfläche in m² wird jetzt mit dem spezifischen Gewicht des Rollladenbehang multipliziert. Für einen Kunststoffrollladen liegt dies bei ca. 4,00 kg pro m².
  • Rechnung:
    2,106 m² x 4,0 kg / m² = 8,424 kg
  • Das Gewicht Ihres Kunststoffrollladen beträgt ca. 8,424 kg.

WEEE-Nr. DE 82102257

Lieferumfang

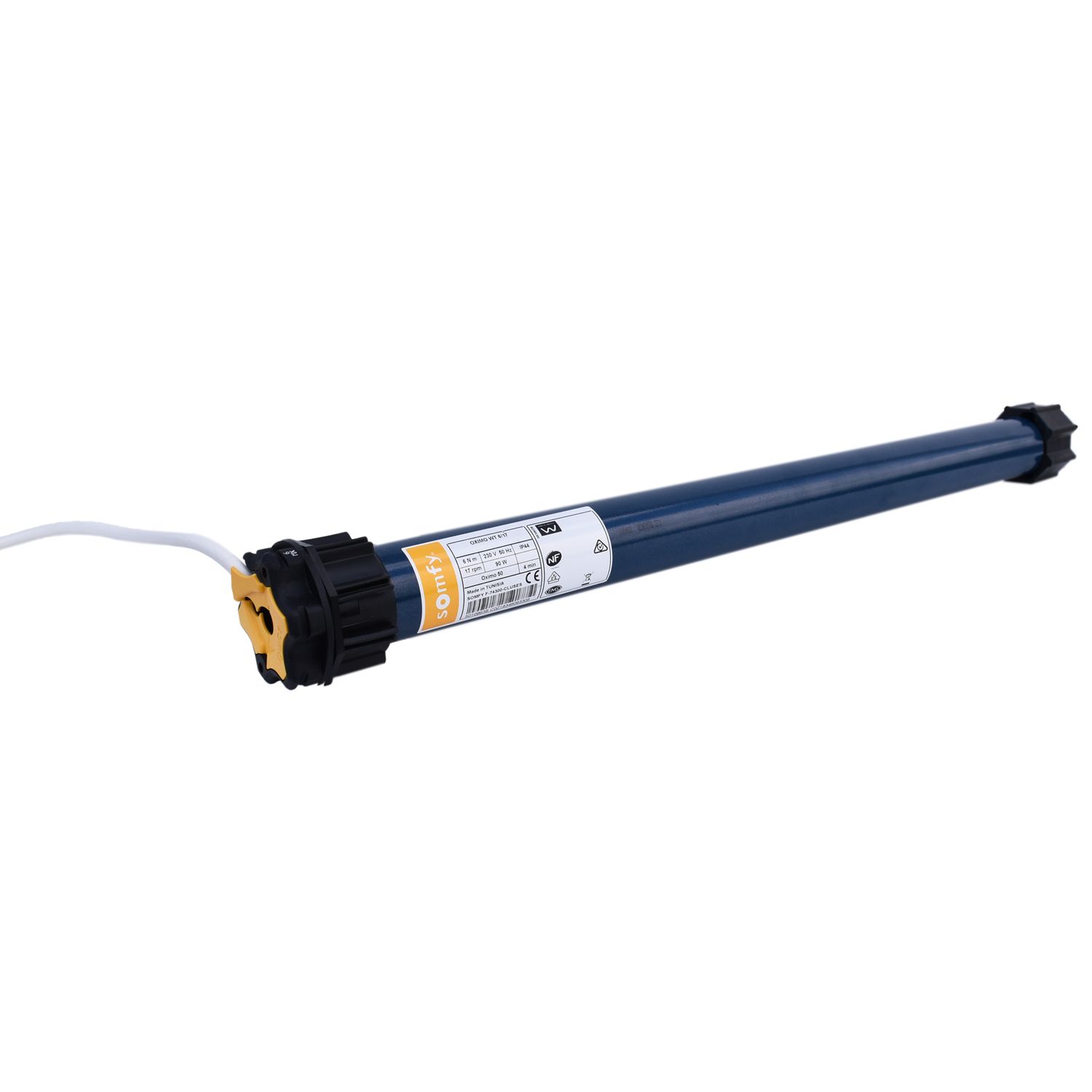

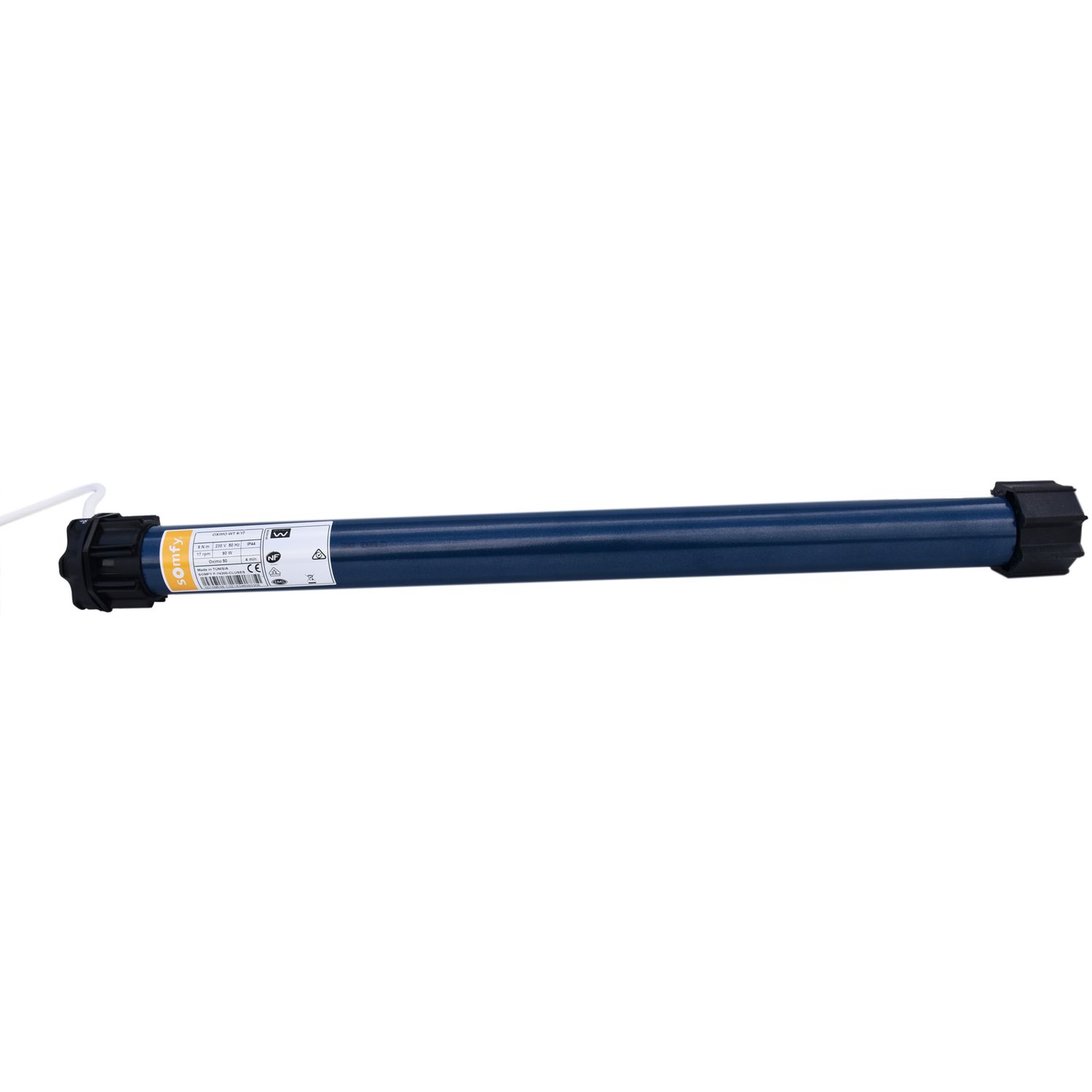

1 Stück Somfy elektronischer Einsteckantrieb Oximo 50 WT 15/17

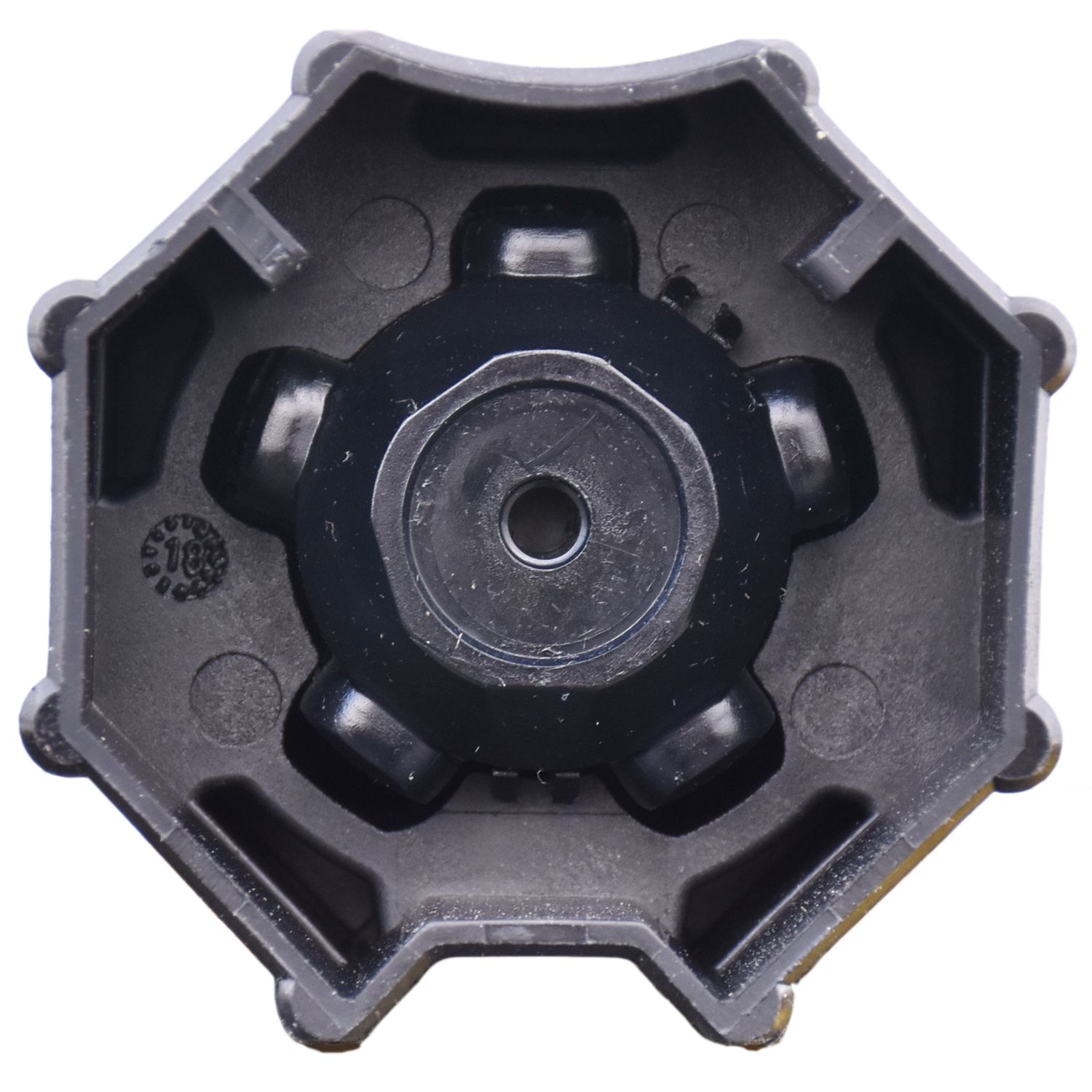

1 Stück Somfy Adaptersatz für SW60 (Schlüsselweite 60 mm) 8-kant Stahlwelle (bereits vormontiert)

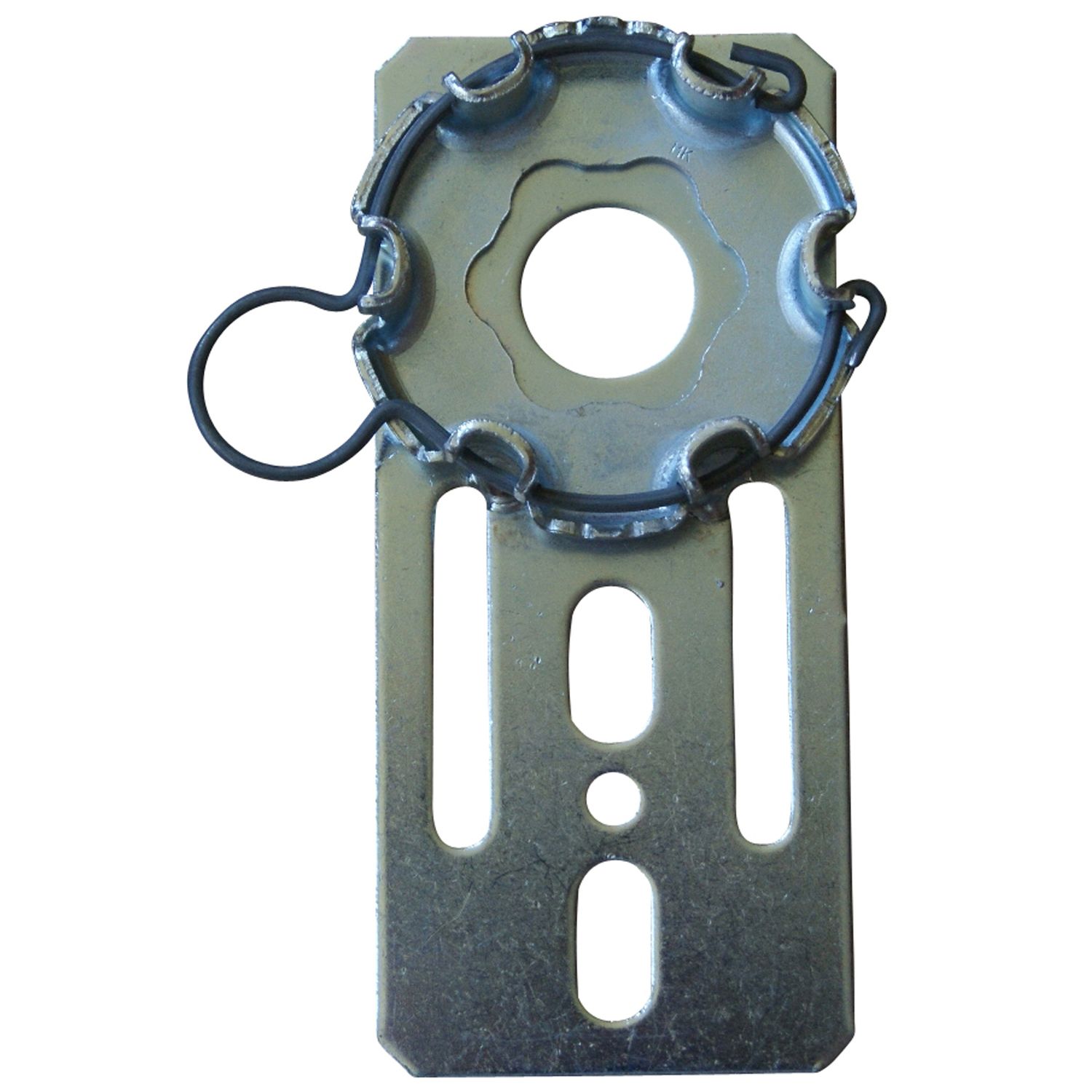

1 Stück Somfy Flansch-Antriebslager (Artikel-Nr. 9703948)
1 Stück Bedienungs- und Montageanleitung

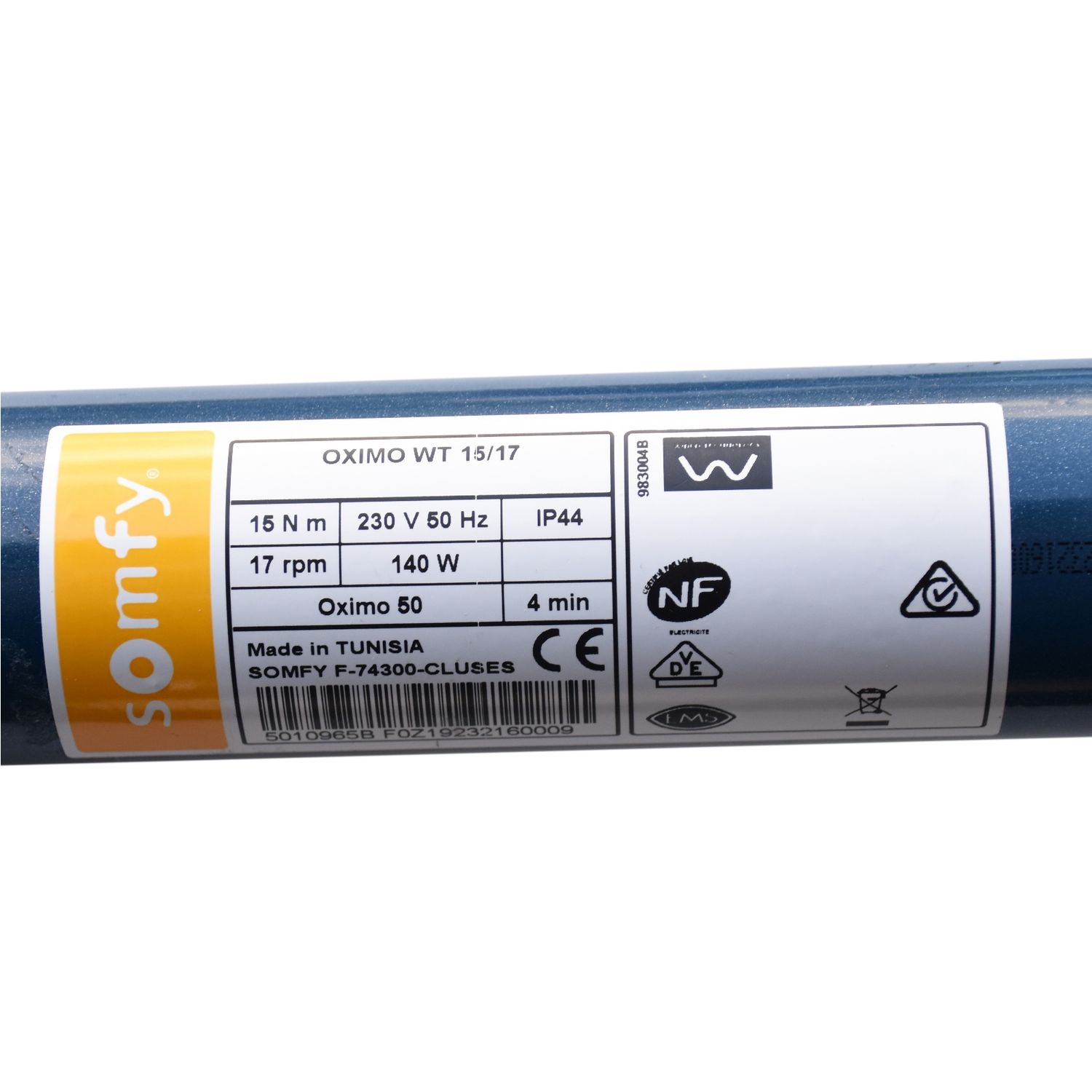

Bezeichnung Somfy Oximo 50 WT 15/17
Motorart elektronischer Einsteckantrieb
Endlageneinstellung Automatisch oder feste Punkte
Rollladenwelle SW60 (Schlüsselweite 60mm) 8-kant Stahlwelle
Zugkraft 15 Nm
Zugkraft bei Rollladenhöhe 1,5m 36 kg
Zugkraft bei Rollladenhöhe 2,5m 29 kg
Drehzahl 17 U/min
Leistung 140 Watt
Nennspannung 230 V
Frequenz 50 Hz
Gesamtlänge 625 mm
Rohrdurchmesser 47 mm
Kabellänge / Zuleitung 3,0 m
steckbares Anschlusskabel Ja
Schutzart IP 44
Artikelnummer 1039540

Art.-ID 210
Zustand Neu
Altersfreigabe Ohne Altersbeschränkung
Modell 1039540
Hersteller Somfy GmbH
Herstellungsland
Inhalt 1 Stück
Gewicht 2700 g
