Somfy Oximo 50 IO 40/17 elektronischer Funk Einsteckantrieb Rollladenmotor Rohrmotor 40Nm 95kg SW60
Artikelnummer 1049669
Somfy Elektronischer Funkeinsteckantrieb Oximo 50 IO
Das interaktive Funkantriebssystem mit Rückmeldung speziell für Rollläden. Der Antrieb ist mit laufender elektronischer Drehmomentüberwachung (Somfy Drive Control™), Hinderniserkennung beim Schließen (bei Verwendung von einer festen Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder) und Festfrierschutz beim Öffnen ausgestattet (bei Verwendung von einem festen Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper). Die Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand- / Wand-) Sender oder einen Somfy IO Sonnensensor angesteuert werden.
Wichtiger Hinweis zur Funktion des Somfy Oximo 50 IO
Soll der Betrieb mit automatischen Endlagen erfolgen, muss Ihr Rollladen mit folgenden Komponenten ausgestattet sein:
- Fester Anschlag in Aufwärtsrichtung = an der Endleiste verschraubte Stopper, die das Einziehen Ihres Rollladenbehang´s in den Kasten verhindern oder eine Endleiste, die die Funktion der Stopper ersetzt (Winkelendleiste)
- Fester Verbindung in Abwärtsrichtung = Hochschiebesicherungen oder feste Wellenverbinder. Diese finden Sie in unserem Shop unter den folgenden Artikelnummern 289510, 289511, 289512 und 289513.
Darauf können Sie sich verlassen...Somfy Qualität
- Flüstergetriebe
Das Getriebe ist abgekapselt, so dass keine Schwingungen übertragen werden. Betriebsgeräusche werden durch den Kunststoffadapter zwischen Antrieb und Rollladenwelle stark reduziert. - Präzisionsabschaltung
Egal ob mechanische oder elektronische Endabschaltung gewählt werden: Die Endabschaltungen von Somfy arbeiten hochpräzise. Mit höchster Wiederholgenauigkeit. - Doppelscheibenbremsen
Ohne erstklassige Bremsen nützt der stärkste Antrieb nichts: Die Doppelscheibenbremsen von Somfy stoppen selbst große, schwere Rollläden punktgenau - ohne gefährliches "Nachlaufen". - Hochleistungsmotor
Alles an ihm ist auf Hochleistung getrimmt - auch seine Lebensdauer. Die ist nämlich auf tausende von Zyklen ausgelegt. - Wartungsfreiheit
Alle Komponenten eines Somfy Antriebes sind vollkommen wartungsfrei. - Kälte- und Hitzebeständigkeit
Alle Komponenten sind für einen Temperaturbereich von -10 °C bis zu +40 °C ausgelegt. - Langlebigkeit
Jeder Antrieb ist auf tausende Auf- und Ab-Zyklen ausgelegt. - Laufruhe
Jeder Antrieb wird einzeln auf störende Geräusche geprüft. - Gründlich geprüft
18 Qualitätsprüfungen pro Antrieb. - Bewährte Technik
Mehr als 30 Millionen installierte Antriebe verrichten täglich ihre Arbeit - weltweit.
Wie berechne ich das Gewicht meines Rollladen?
Beispiel für eine Gewichtsberechnung eines Kunststoffrollladen:
- Flächenberechnung:
Sie haben bspw. einen Kunststoffrollladen montiert. Nun möchten Sie einen Rollladenantrieb installieren. Die Abmessungen des Rollladenbehang betragen 1.350 mm (Breite) und 1.560 mm (Höhe). 1,35 m x 1,56 m = 2,106 m² - Gewichtsberechnung:
Die nun errechnete Rollladenfläche in m² wird jetzt mit dem spezifischen Gewicht des Rollladenbehang multipliziert. Für einen Kunststoffrollladen liegt dies bei ca. 4,00 kg pro m². - Rechnung:
2,106 m² x 4,0 kg / m² = 8,424 kg - Das Gewicht Ihres Kunststoffrollladen beträgt ca. 8,424 kg.
WEEE-Nr. DE 82102257
Lieferumfang

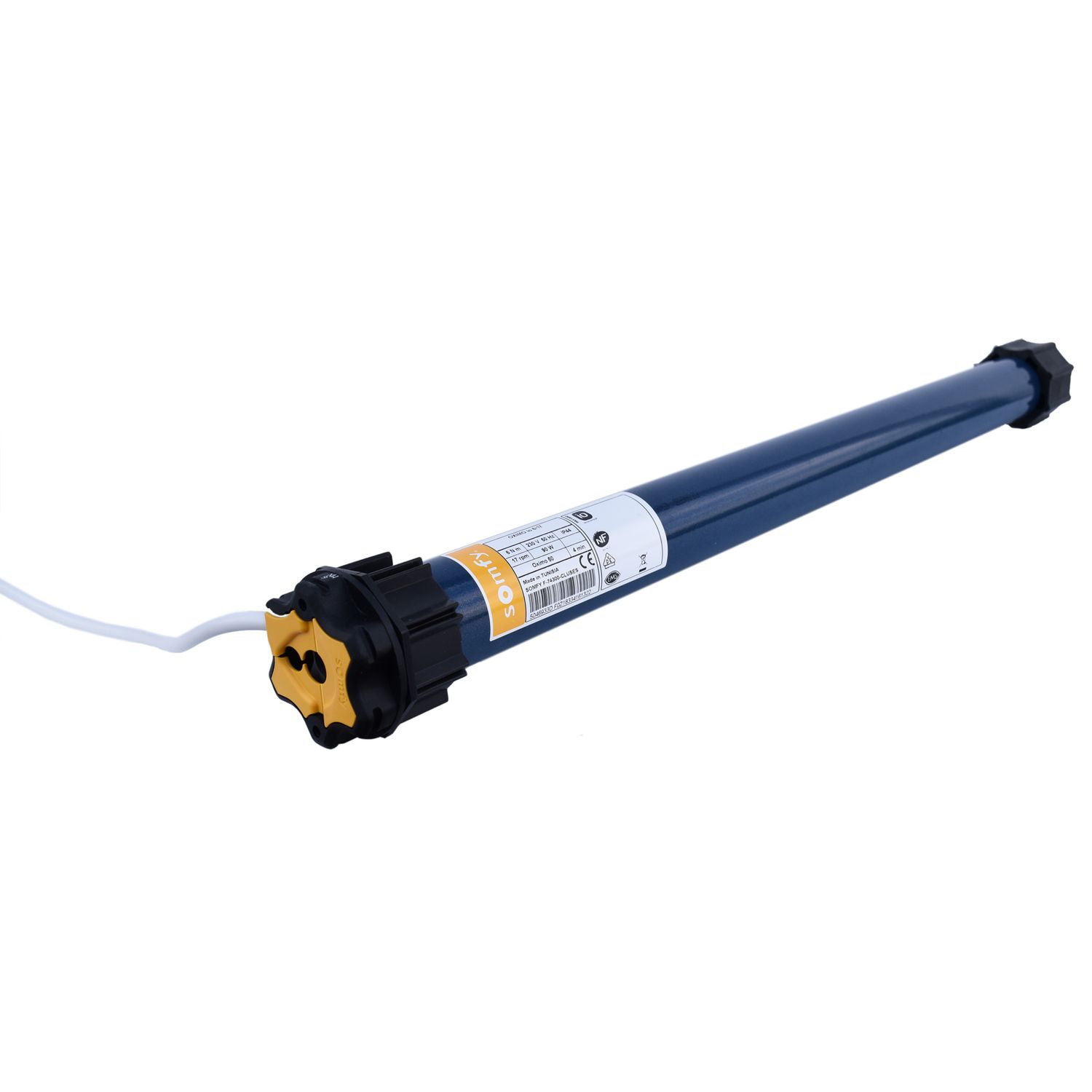

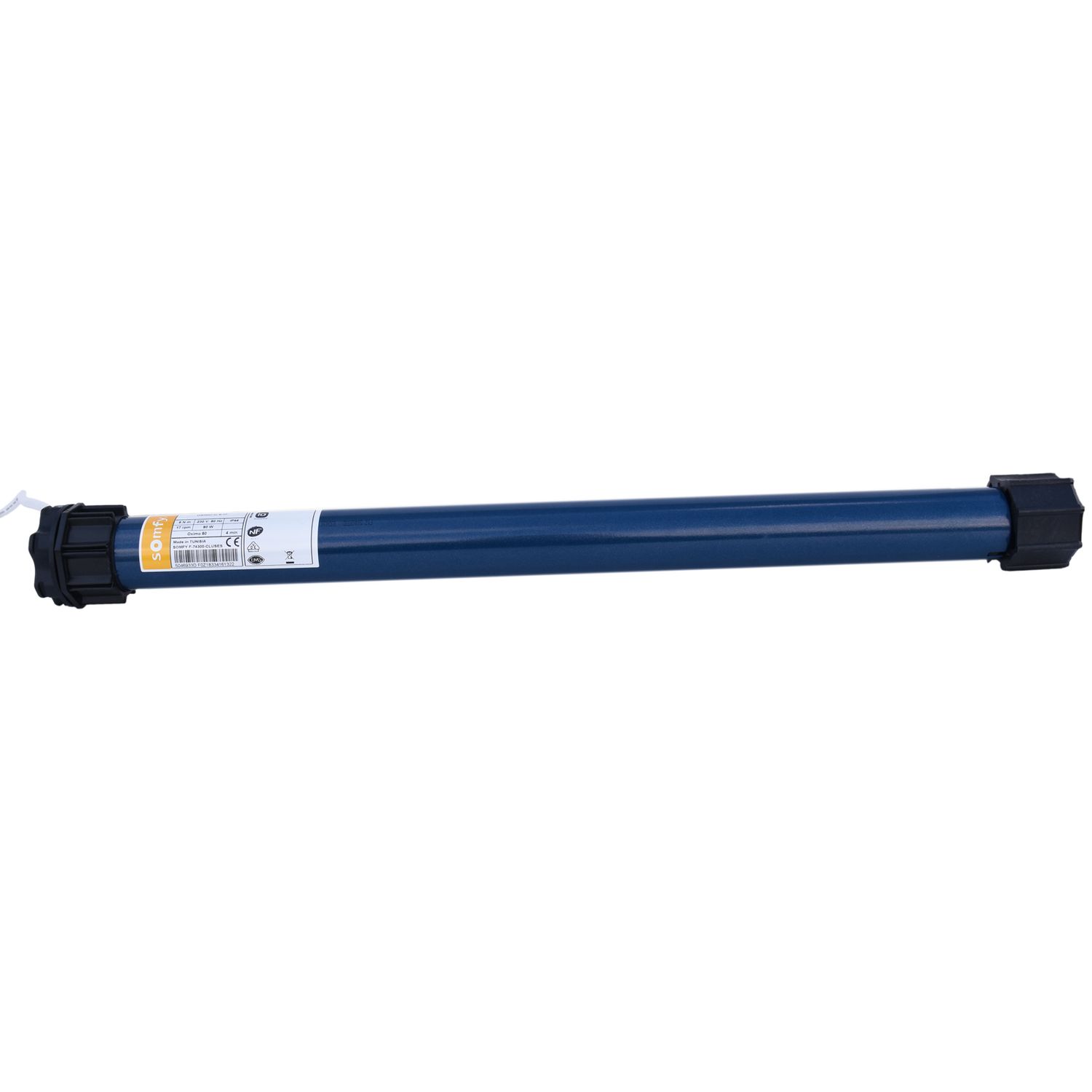

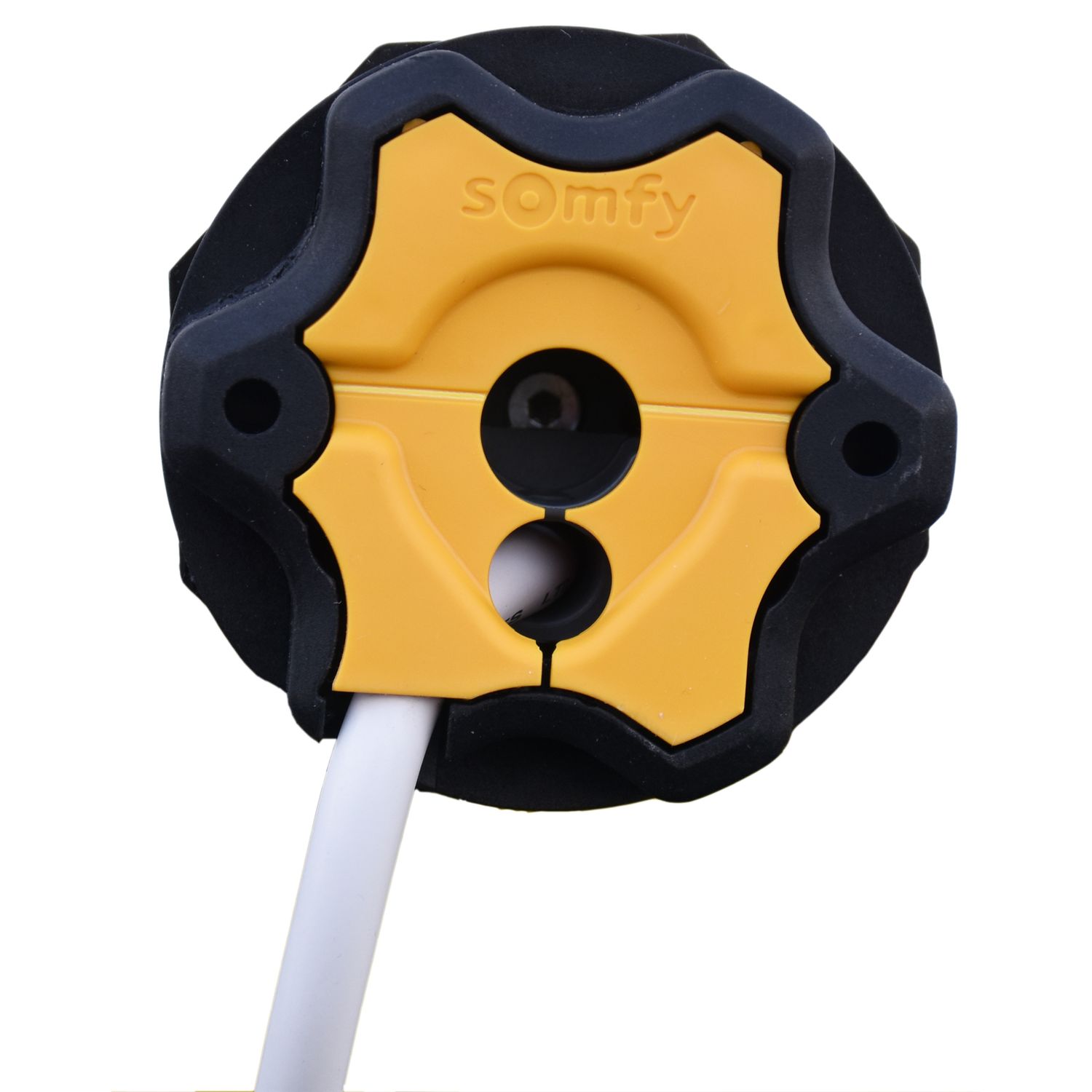

1 Stück Somfy Elektronischer Funkeinsteckantrieb Oximo 50 IO 40/17

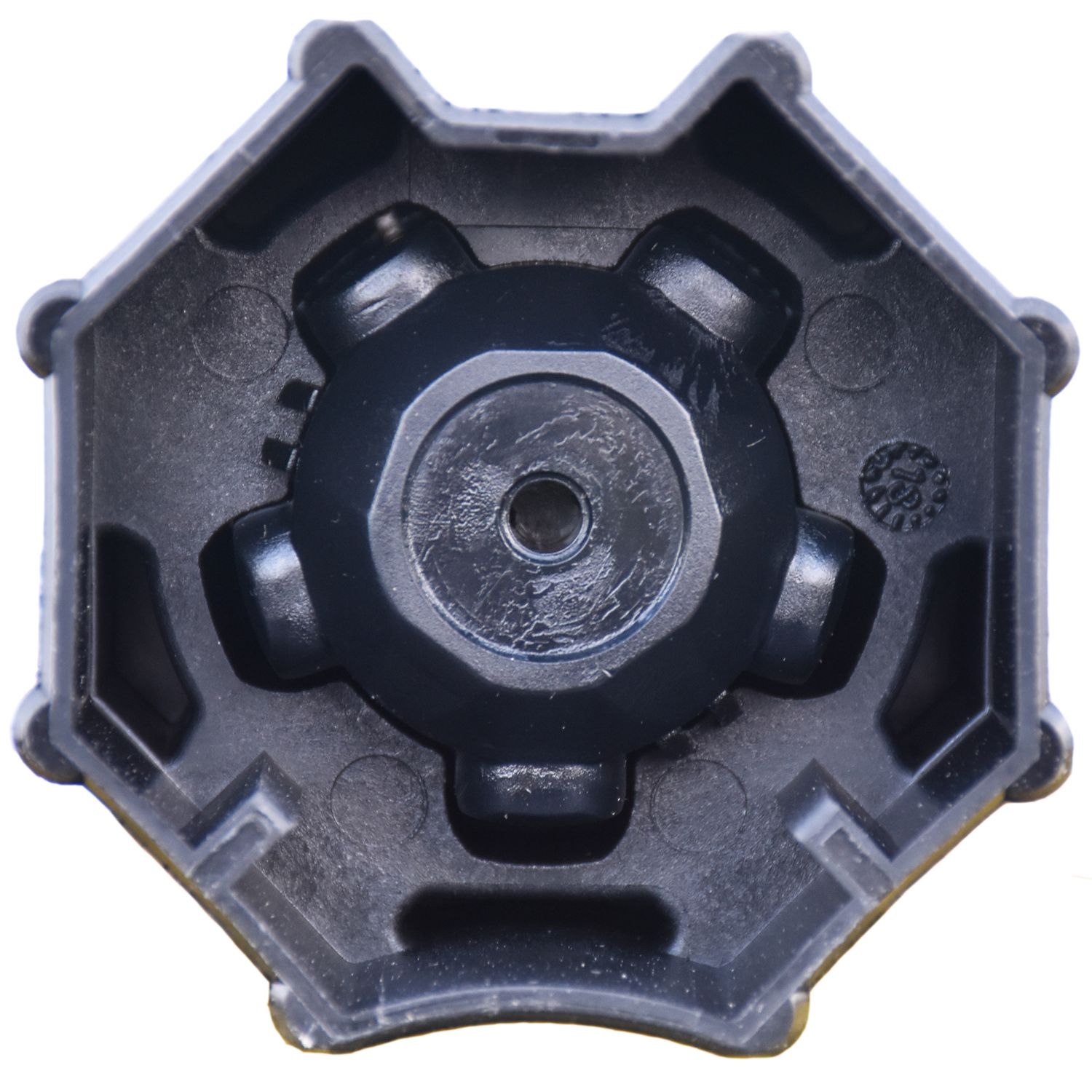

1 Stück Somfy Adaptersatz für SW60 (Schlüsselweite 60 mm) 8-kant Stahlwelle (bereits vormontiert)

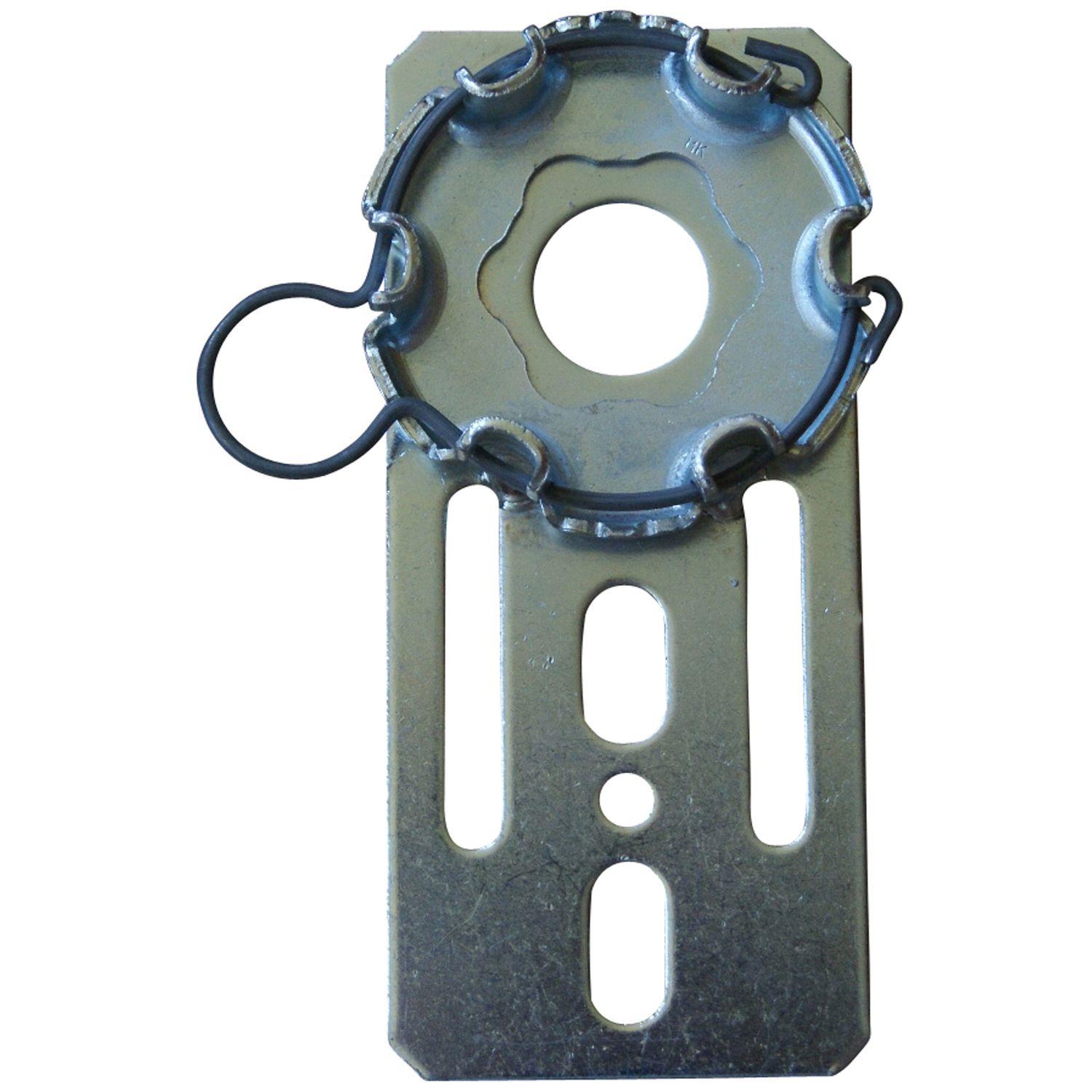

1 Stück Somfy Flansch-Antriebslager (Artikel-Nr. 9703948)
1 Stück Bedienungs- und Montageanleitung

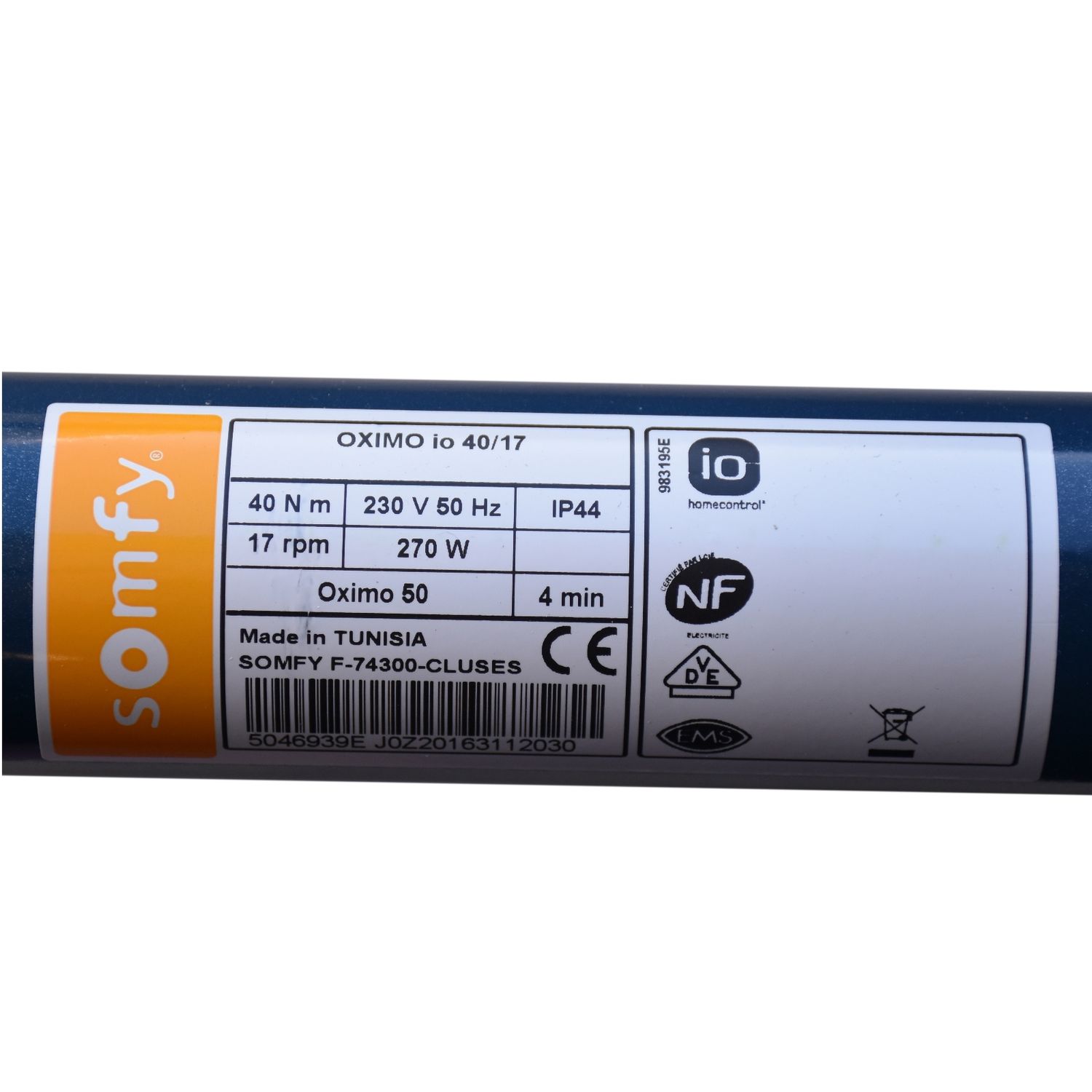

Bezeichnung | Somfy Oximo 50 IO 40/17 |
Motorart | elektronischer Funkeinsteckantrieb |
Endlageneinstellung | automatisch oder feste Punkte |
Rollladenwelle | SW60 (Schlüsselweite 60mm) 8-kant Stahlwelle |
Zugkraft | 40 Nm |
Zugkraft bei Rollladenhöhe 1,5m | 95 kg |
Zugkraft bei Rollladenhöhe 2,5m | 76 kg |
Drehzahl | 17 U/min |
Leistung | 270 Watt |
Nennspannung | 230 V |
Frequenz | 50 Hz |
Gesamtlänge | 695 mm |
Rohrdurchmesser | 47 mm |
Kabellänge / Zuleitung | 3,0 m |
steckbares Anschlusskabel | Ja |
Schutzart | IP 44 |
Artikelnummer | 1049669 |
Endlageneinstellung | Somfy IO Sender |
Art.-ID | 259 |
Zustand | Neu |
Altersfreigabe | Ohne Altersbeschränkung |
Modell | 1049669 |
Hersteller | Somfy |
Herstellungsland | |
Inhalt | 1 Stück |
Gewicht | 3500 g |
